Aнтенный тюнер КВ диапазона

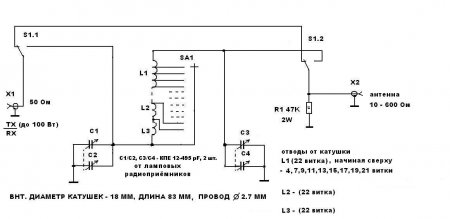

Предлагаемый простой тюнер предназначен для согласования 50-омного выхода передатчика (трансивера) с антеннами, входное сопротивление которых отличается от 50 Ом, во всём диапазоне частот КВ диапазона - 1800 кГц - 29,7 МГц.



При сопротивлении нагрузки (эквивалент антенны) от 10 до 600 Ом, удавалось получить КСВ, равный 1.

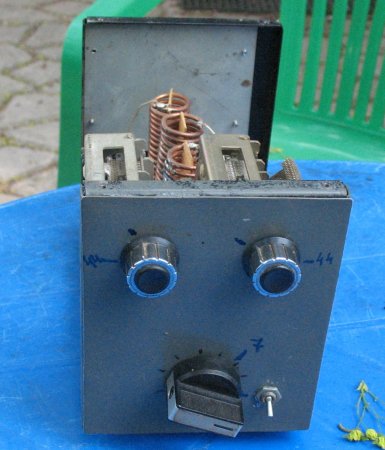

Конструкция не содержит каких-либо труднодоступных элементов - переменные конденсаторы применены от ламповых радиовещательных приёмников, керамический галетный переключатель -  обычного типа, 11П1Н (11 положений, 1 направление).



При работе трансивера с мощностью 100 вт пробоев в воздушных зазорах конденсаторов не наблюдалось.
