Многие радиолюбители используют для повседневного общения радиостанции Си — Би диапазона. Приведенная антенна заинтересуют любителей путешествовать, а также тех, кто выезжает в выходные дни на природу, проводит свое время на даче. Одна из самых распространенных в Си — Би антенн — запитываемый в пучности напряжения жесткий полуволновый вибратор, но в «мягком» исполнении может быть использована в качестве базовой антенны быстрого развертывания показанную на рис.1.

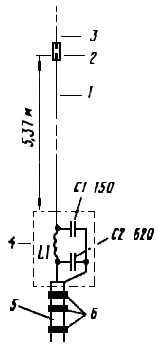

Рис.1.
Обозначение на схеме:
- вибратор
- изолятор
- оттяжка
- согласующее устройство
- коаксиальный кабель
- ферритовые кольца.
Вибратор изготавливают из монтажного провода МГВ или МГШВ сечением 0,5...1 мм2, длиной 5,37 м. Изолятор 2 — пластинка стеклотекстолита толщиной 2...3 мм с двумя отверстиями: в одном крепится верхний конец вибратора, в другом — оттяжка 3 — капроновый шнур или толстая леска.
Высокое сопротивление антенны от 0,8 до 1 кОм согласуют с 50-омным коаксиальным кабелем П — контуром C1L1C2. Его бескаркасная катушка L1, имеющая внутренний диаметр 8 и длину 19 мм, содержит 9 витков провода ПЭВ-2 1,6. Конденсаторы С1 и С2 -типа КСО.
Коаксиальный кабель 5 — любой 50-омный, например, РК50 — 2 — 16. Его длину рекомендуется взять кратной lк = L/(2*e0.5) где е — диэлектрическая постоянная изоляции кабеля. Для сплошного полиэтилена e0.5= 1,52 и, соответственно, для L = 10,95 м (канал 40 сетки С в Си — Би) lк =10,95/2 1,52=3,60 м.
Линия связи длиной 7,20 или 10,80 м бывает, как правило, вполне достаточной. На конец кабеля, подключаемого к П — контуру, рекомендуется надеть 5...10 ферритовых колец, они будут препятствовать «затеканию» ВЧ тока на его оплетку. Магнитная проницаемость колец некритична — n = 50...2000.
Рис.2.
Антенну устанавливают вертикально, перебросив оттяжку, например, через сук дерева при вашем нахождении на природе, даче и т.д. — рис.2. Рекомендуемая высота подвеса антенны по изолятору от 2 до 11 м.
Антенна имеет вертикальную поляризацию и круговую (если ее опора непроводящая) диаграмму направленности. Полоса пропускания, — не менее 400 кГц (по КСВ < 1,5). С обычными в Си — Би мощностью передатчика (4 Вт) и чувствительностью приемника (0,5...1 мкВ) она позволит установить надежную связь с корреспондентом, находящимся на расстоянии до 35...40 км.
Малый вес антенны около 300...400 г вместе с фидером, малый размер упаковки и быстрота развертывания делают такую антенну удобной в качестве базовой при организации связи в условиях даже непродолжительной туристической стоянки.
Антенна может найти себе применение и в городских условиях. Для этого нужно лишь уложить ее вибратор, согласующее устройство и начало фидера вдоль раздвинутого пластикового удилища длиной 6...7 м и выставить такую «радиоудочку» почти вертикально за окно с использованием «пятки» — на оконной раме, угол по отношению к стене 15...20°.
Даже расположенная на высоте 10...15 метров над уровнем земли, такая антенна позволяла держать связь с корреспондентами в пределах Москвы и ближайшего Подмосковья, а при «прохождении» — со станциями европейской части России.
Ю. Виноградов.
