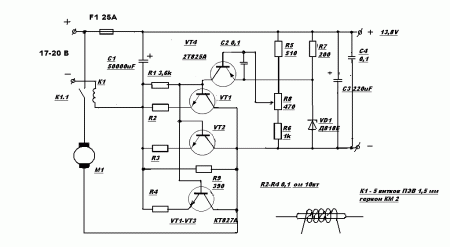

Несложный блок питания по довольно известной схеме. Отличается от описанных в интернете конструкций высокой повторяемостью, при неплохих параметрах. Повторён в 4-х экземплярах.
Выходное напряжение (подстраивается) - 13,8 В; выходной ток - не менее 25 А. Испытания проводились и с током в нагрузке 35 А, при этом, всего лишь требовалось улучшить условия охлаждения выходных транзисторов - применить более мощный вентилятор или увеличить площадь охлаждения радиатора.
Реле тока, выполненное на герконе, включает вентилятор охлаждения выходных транзисторов в режиме ТХ, в режиме приёма вентилятор не включается.
Площадь охлаждения радиатора обратно пропорциональна мощности вентилятора, минимальная рекомендуемая - 600 кв. см. Это при использовании не очень мощного вентилятора от старого компьютера. А в общем - экспериментально, температура корпусов выходных транзисторов не должна превышать 80 гр., для надёжной работы.
Да, ещё - вместо транзистора КТ825 один мой коллега по эфиру установил КТ 814Г и получил те же результаты, что и я.
